在現代電子系統中,石英晶振作為整機時序基準核心元器件,決定MCU,無線通信模塊,工業總線,數據采集單元能否穩定,精準地運行.隨著工業設備小型化,輕薄化,高集成化的持續推進,PCB板內空間寸土寸金,傳統大尺寸晶振已經很難適配新一代工控板,邊緣網關,工業無線模組,便攜式采集儀的硬件設計需求.與此同時,工業場景普遍存在寬溫波動,持續振動,粉塵,電磁干擾,高低溫循環沖擊等復雜環境,對晶振的頻率穩定性,抗疲勞性能,焊接耐受性,長期可靠性提出遠高于消費電子的嚴苛標準.在這樣的行業背景下,日本KDS大真空推出的DSX211G無源貼片晶體諧振器,以2016超小封裝,0.65mm超薄厚度,工業級寬溫規格,真空玻璃密封工藝,成為近些年工業硬件設計工程師選型清單中的熱門型號.深圳市金洛鑫電子有限公司作為KDS大真空品牌正規授權代理商,長期現貨供應DSX211G全頻段規格,提供原廠規格書,選型技術支持,樣品申請,批量供貨配套服務,有需求歡迎來電咨詢:0755-27837162.

一,KDS大真空品牌溯源:全球石英時序器件頭部廠商,工業與車載晶振領域積淀深厚

株式會社大真空(DAISHINKU,簡稱KDS),是全球老牌石英晶體元器件研發制造企業,自創立以來持續深耕石英晶振,TCXO溫補晶振,OCXO恒溫晶振,陶瓷諧振器,時鐘振蕩器等時序產品賽道,在無源貼片晶振領域擁有成熟的晶片切割,光刻,真空封裝,老化篩選全套自研產線,產品覆蓋消費電子,工業自動化,車載電子,光通信,醫療設備,IoT物聯網,安防設備等幾乎所有需要穩定時鐘基準的行業.

區別于很多主打消費級晶振的廠商,KDS長期把工業級,車規級高可靠晶振作為核心研發方向,針對嚴苛環境使用場景,建立獨立的可靠性驗證體系.從石英原材料提純,晶片定向切割,電極蒸鍍,頻率微調,真空密封,高低溫老化,振動沖擊測試,回流焊耐受性測試,每一個環節都設置了高于普通民用晶振的檢驗標準.KDS的工業與車規系列晶振,大量產品通過AEC-Q200,RoHS,ELV無鉛環保認證,能夠適配無鉛高溫回流焊工藝,滿足現代SMT自動化貼片生產線的批量裝配要求,在全球工控,車載供應鏈體系中擁有穩定的口碑與市場份額.

國內市場中,KDS原廠直接管控授權渠道,正規代理商不僅能夠保障貨源為原廠正品,同時可以對接原廠技術團隊,解決客戶在起振異常,負載匹配,溫漂超標,焊接失效等工程問題.深圳市金洛鑫電子有限公司深耕進口晶振代理行業多年,是KDS大真空穩定合作的授權代理商之一,除DSX211G之外,同步經營KDS全系列貼片晶振,插件晶振,TCXO,振蕩器等產品,面向工業控制,無線通信,車載配套客戶提供一站式晶振選型,樣品測試,現貨配單服務,杜絕翻新,散新,替代料風險,保障客戶量產項目供應鏈穩定可控.

二,DSX211G產品定位解析:2016超薄工業級基頻無源晶振

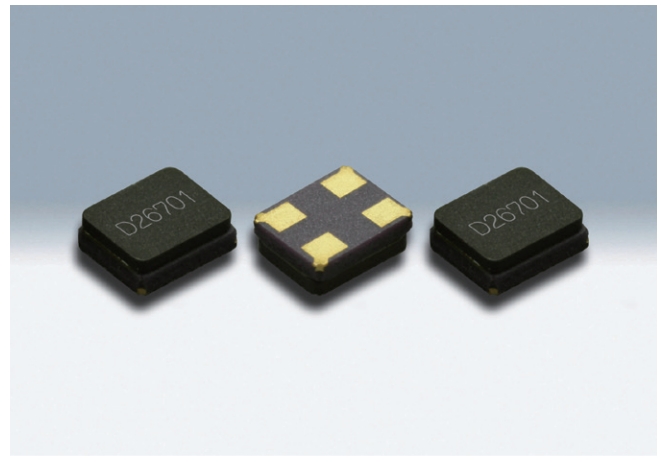

DSX211G屬于KDSDSX系列表面貼裝無源晶體諧振器,封裝規格為2016晶振,即外形尺寸2.0mm×1.6mm,厚度僅0.65mm,是同性能等級里厚度非常輕薄的一款工業級貼片晶振.市面上同尺寸競品很多為消費級規格,溫區窄,抗冷熱循環能力弱,而DSX211G專門面向工業設備設計,部分規格同步兼容AEC-Q200車規認證,一套物料可以同時覆蓋工控和車載多媒體,車載通信模塊的開發需求,降低客戶物料選型與物料管理成本.

從產品類型劃分,DSX211G為基頻(Fundamental)無源晶振,不內置振蕩電路,需要配合主控芯片內部振蕩電路,外部匹配負載電容構成振蕩回路,輸出穩定基準時鐘信號.無源晶振對比有源振蕩器,成本更低,功耗更小,PCB布局更加靈活,是MCU,藍牙,WiFi,Sub-G無線模塊,工業總線芯片最常用的時鐘方案.很多工業主控芯片的外部高速時鐘通道,都推薦搭配20~64MHz基頻晶振,而DSX211G的頻率區間剛好精準匹配這一需求,頻率覆蓋20MHz~64MHz,細分頻段劃分為20~24MHz,24~30MHz,30~36MHz,36~64MHz,主流常用頻點24MHz,26MHz,32MHz,38.4MHz,40MHz,48MHz,52MHz,64MHz均有成熟量產規格,支持客戶直接選型,也可以按項目需求洽談特殊頻點定制方案.

負載電容是無源晶振選型中極易踩坑的參數,負載不匹配會直接造成不起振,起振慢,頻率偏移超標,溫漂惡化等問題.DSX211G標準支持負載電容8pF,10pF,12pF,也可提供串聯模式規格,工程師在原理圖設計階段,需要對照MCUdatasheet內部振蕩電路推薦負載值,和晶振規格負載匹配.深圳市金洛鑫電子的技術團隊可以協助客戶核對負載參數,計算PCB走線寄生電容,給出匹配電容選型建議,規避硬件調試階段的振蕩異常問題.

激勵電平規格上,DSX211G推薦激勵電平10μW,最大激勵電平100μW.激勵電平過高,會加劇石英晶片老化,長期使用下頻率漂移持續變大,縮短產品使用壽命;激勵電平過低,則容易出現低溫,振動環境下停振.工業設備常年連續通電運行,激勵電平的合理控制對設備長期穩定性至關重要,DSX211G晶振的激勵參數經過KDS大量可靠性驗證,適配絕大多數工業主控芯片振蕩電路驅動能力區間,不會出現驅動不足或者過驅動損傷晶片的情況ftp.kds.in....

三,DSX211G核心硬件參數與性能優勢拆解

超薄小型封裝,適配高密度PCB小型化設計

2.0×1.6mm,厚度0.65mm是DSX211G最直觀的亮點.在過去幾年,工業主板,數據采集終端,無線數傳模塊普遍使用3225,2520封裝晶振,這兩類封裝厚度大多在0.8mm~1.0mm以上.隨著工業硬件往微型化方向迭代,比如微型邊緣采集節點,導軌式小型IO模塊,便攜式手持檢測儀,微型無線網關,內置電池的工業傳感標簽,PCB板空間極度緊張,元器件高度受限,0.65mm超薄厚度可以避開結構干涉,降低整機厚度設計壓力.

2016四腳貼片標準化焊盤設計,兼容通用SMT鋼網,貼片機吸嘴,不需要單獨開定制鋼網,工廠貼片生產兼容性強,不會因?yàn)榫д穹庋b特殊而增加產線換型成本.焊盤布局為標準SMD四端結構,兩端為晶體電極,另外兩端接地,接地引腳可以起到屏蔽作用,一定程度上降低外部電磁信號對振蕩回路的干擾,在EMC要求嚴格的工業設備上有天然優勢.很多工程師在做EMC整改時,優先選用帶接地引腳的貼片晶振,減少時鐘輻射干擾,DSX211G的焊盤結構設計貼合工業EMC設計思路.

真空玻璃密封工藝,可靠性遠超塑封晶振

市面上低價貼片晶振很多采用塑封結構,樹脂封裝材料存在水汽滲透風險,長期在高濕,高低溫交替環境中,水汽侵入腔體后,會腐蝕晶片電極,帶來ESR串聯電阻上升,頻率漂移,間歇性停振等故障,這類產品只適合室內穩定環境的消費產品,無法用于工業場景.

DSX211G采用KDS成熟的真空玻璃密封(氣密密封)方案,腔體內部為真空環境,隔絕水汽,氧氣,粉塵,電極和石英晶片長期處于穩定惰性環境,抗氧化,抗腐蝕能力大幅提升.氣密密封結構的另一大優勢是抗冷熱循環性能,官方規格支持3000次冷熱循環測試,循環測試之后,串聯電阻,頻率偏移指標依舊維持在規格范圍內,不容易出現封接裂紋,漏氣失效.工業設備經常會經歷倉庫倉儲,戶外安裝,季節溫差帶來的溫度循環,冷熱沖擊是晶振失效最主要誘因之一,真空密封是DSX211G能夠達到工業級可靠性的核心底層工藝保障株式會社大....

串聯電阻(ESR)是評估晶振起振能力和老化狀態的關鍵指標,DSX211G分頻段設置最大ESR上限,低頻段ESR上限相對更高,高頻段ESR控制更嚴格.ESR越低,晶振起振裕量越大,低溫,弱驅動條件下起振更加穩定.KDS出廠環節會逐顆篩選ESR參數,剔除電阻超標不良品,從源頭減少客戶端批量出現起振不良的概率.

寬溫工作區間,適應工業復雜溫度環境

DSX211G常規工業版本工作溫度區間為-40℃~+85℃,拓展規格可以覆蓋-40℃~+105℃,-40℃~+125℃,滿足絕大多數工業自動化,戶外物聯網設備,車載多媒體設備的溫度需求.對比消費級晶振常見的0~70℃溫區,零下40℃低溫環境對晶振是嚴苛考驗,很多普通晶振在低溫下頻率偏差急劇變大,甚至直接停振,造成整機死機,通信斷連,采集數據丟包,在無人值守的工業現場,這類故障排查難度高,損失大.

頻率溫度特性指標,DSX211G在全溫區間內頻率偏差典型規格±100ppm,同時可根據客戶訂單需求,選擇±20ppm,±30ppm,±50ppm,±100ppm不同精度等級.對于普通IO控制,開關量采集設備,±100ppm精度足夠滿足時序需求;對于無線通信模組,串口同步采集,高精度計時類設備,可以選擇更高精度等級版本.工程師在方案設計階段,深圳市金洛鑫電子的技術支持可以協助根據整機時序誤差預算,匹配最合適的精度規格,避免精度過剩拉高物料成本,或者精度不足導致系統時序超標.

保存溫度范圍-40℃~+150℃,意味著產品在倉儲,運輸,回流焊高溫峰值階段,短時間承受高溫不會造成永久性損壞,適配無鉛回流焊260℃峰值溫度的焊接曲線,和主流SMT產線焊接工藝完全兼容,回流焊之后不需要額外老化處理,僅按常規上電測試即可.

環保合規,適配全球出口項目

DSX211G全系列符合RoHS,ELV環保指令,無鉛,無鹵版本可按需提供.現在大量國內工業設備廠商產品出口東南亞,歐洲,北美市場,歐盟RoHS,ELV,以及各國環保法規對元器件有害物質管控嚴格,如果物料不合規,會導致整機通關受阻,召回風險.KDS原廠每批次產品附帶環保報告,深圳市金洛鑫電子隨貨可以提供原廠COC,RoHS證書,規格書,方便客戶做整機BOM合規歸檔,出口認證資料準備,適合有海外業務布局的工控企業.

四,DSX211G主流應用場景落地分析

依托超薄封裝,寬溫,氣密高可靠的綜合優勢,DSX211G在工業硬件賽道落地場景非常豐富,也是目前金洛鑫電子客戶采購量最大的KDS工業貼片晶振型號之一.

第一大類:工業控制與邊緣采集設備.包含微型PLC擴展模塊,導軌式遠程IO,多通道數據采集卡,溫度壓力變送器,振動傳感器,工業邊緣計算節點.這類設備很多安裝在車間機柜,戶外管道,光伏電站現場,晝夜溫差大,部分區域潮濕多粉塵,同時PCB空間緊湊,2016超薄封裝可以節省板上面積,真空密封保障長期穩定采集,總線通信.很多RS485,Modbus,CAN總線設備主控外部高速時鐘,選用24MHz,26MHz,32MHzDSX211G作為基準時鐘,保障總線波特率精準,降低通信丟包,幀錯誤概率.

第二大類:工業無線通信模組與物聯網網關.Sub-G433M/868M無線模塊,LoRa模組,WiFi藍牙二合一模塊,工業NB-IoT通信單元,是DSX211G最常用場景之一.無線射頻電路對時鐘基準精度敏感,晶振頻偏過大,會造成射頻頻點偏移,接收靈敏度下降,通信距離縮短.DSX211G基頻晶振穩定的頻率特性,保障射頻本振基準穩定,同時超薄封裝適合電池供電的低功耗傳感節點,例如智慧水務水表,氣表,智能井蓋,光伏監測終端,這類設備常年電池供電,無源晶振低功耗特性可以延長電池使用壽命,減少運維頻次.

第三大類:便攜式工業檢測儀器.手持測溫儀,電能質量檢測儀,便攜式氣體分析儀,現場調試終端.手持設備對整機厚度,重量控制嚴格,0.65mm超薄DSX211G能夠幫助結構工程師壓縮外殼厚度;同時手持設備經常跌落,振動,KDS氣密封裝晶片抗沖擊性能優于塑封晶振,降低現場磕碰后晶振失效的故障概率.

第四大類:車載多媒體與車載外圍控制單元.滿足AEC-Q200規格的DSX211G版本,可用于車載中控外設,T-BOX通信單元,車載傳感器,車載音頻模塊.車載環境溫度波動極大,夏季暴曬艙內溫度可以突破100℃,冬季北方低溫達到零下三四十度,同時持續路面振動,對元器件可靠性要求極高,DSX211G車規規格是很多車載方案設計師優先備選物料.

第五大類:智能家居安防,小型醫療監測設備.工業級規格向下兼容高要求民用設備,例如安防IPC攝像機主板,門禁控制板,生命體征監測模塊,客戶如果希望提升產品長期穩定性,規避低價消費晶振早期失效問題,也會選用DSX211G,實現產品品質升級.

五,DSX211G硬件設計,PCB布局與焊接調試要點

很多硬件工程師拿到一款工業晶振,容易忽略無源晶振配套電路細節,最終導致項目調試踩坑.結合KDS日產進口晶振原廠設計指南以及深圳市金洛鑫電子服務大量客戶積累的工程經驗,下面梳理DSX211G使用關鍵要點,供方案設計參考.

第一,負載電容匹配.負載電容CL由晶振規格定義,原理圖上兩顆對地電容C1,C2,結合PCB走線寄生電容Cp共同構成CL.計算公式CL=(C1×C2)/(C1+C2)+Cp.一般PCB走線寄生電容大約2pF~5pF,設計之初需要預留調整空間.例如晶振規格CL=10pF,寄生電容預估3pF,那么兩顆電容取值可以選12pF.如果實測頻率偏高,可以適當增大負載電容;頻率偏低,減小負載電容.不建議直接照搬參考設計電容值,不同PCB疊層,走線長度,板材,寄生電容差異明顯.如果工程師沒有把握,金洛鑫電子技術人員可以協助做負載仿真與調試方案.

第二,PCB布局規范.晶振和匹配電容必須緊貼MCU晶振引腳,走線盡可能短,等長,走線下方不要走高速數字線,射頻信號線,避免耦合干擾;晶振接地引腳就近打孔到主地平面,減小地環路阻抗;晶振區域鋪地隔離,在晶振外圍打一圈接地屏蔽孔,降低EMI輻射和外部干擾.不要把晶振放在連接器,電源芯片,功率電感旁邊,功率器件的開關噪聲極易耦合進振蕩回路,造成時鐘抖動,頻率不穩定.

第三,激勵電平保護.確認主控芯片OSC驅動電流,不能超過晶振最大激勵電平100μW.部分MCU驅動能力很強,需要在晶振串聯一個限流電阻(Rd阻尼電阻),降低激勵功率,保護晶片,抑制晶振泛音起振.阻尼電阻取值一般幾十歐姆到幾百歐姆,需要示波器或者頻譜儀配合測試確認,電阻過大又會導致起振困難.

第四,焊接工藝管控.DSX211G支持標準無鉛回流焊,峰值溫度最高260℃,保溫時間按照IPC標準控制,避免長時間高溫烘烤.手工烙鐵返修不推薦直接接觸晶振本體,高溫容易破壞氣密封接結構,造成漏氣失效.返修時優先使用熱風槍,溫度,風量調低,縮短加熱時長.焊接之后不要對晶振本體施加外力擠壓,推撬,超薄封裝結構受力容易出現內部晶片移位,封接裂紋,外觀不一定有破損,但會出現間歇性故障,屬于隱性不良,很難排查.

第五,可靠性測試項目建議.量產階段,工業客戶一般會做高低溫循環,高溫老化,隨機振動測試.測試監控重點關注:上電起振是否正常,頻率漂移,ESR變化.如果在低溫極限點出現偶爾不起振,優先排查驅動能力,負載匹配,PCB寄生電容,而不是直接判定晶振質量問題,很多起振異常根源是電路匹配問題,并非元器件本身不良.

六,市面同類晶振橫向?qū)Ρ?DSX211G差異化優勢

在2016封裝無源晶振賽道,市面上可以找到臺系,國產,其他日系品牌同尺寸產品,不同品牌定位差異明顯,選型時不能只對比單價,需要結合可靠性,密封工藝,溫區,批次一致性綜合評估.

國產消費級2016晶振:大多為塑封結構,溫區0~70℃為主,少數擴溫版本-20~85℃,不支持3000次冷熱循環,ESR批次離散性偏大,適合低價消費電子產品,不適合長期無人值守工業設備,在高濕,溫差大場景下失效率偏高,優勢是價格低廉.

臺系品牌2016晶振:部分型號做到氣密封裝,-40~85℃溫區,但品牌車規認證覆蓋少,高頻段ESR控制一般,長期老化漂移指標相比KDS偏弱,適合對成本敏感,可靠性要求中等的工業項目.

其他日系競品同尺寸晶振:同樣氣密密封,工業級規格,但很多型號厚度0.8mm,比DSX211G厚,無法適配超薄結構設計;部分型號頻率檔位少,主流頻點交期偏長,現貨儲備不足.

KDSDSX211G核心差異化集中在三點:第一,0.65mm超薄厚度,在氣密工業級2016晶振里厚度優勢突出,專門匹配微型化硬件;第二,成熟真空玻璃氣密封接,冷熱循環3000次的嚴苛驗證,工業長期可靠性數據積累充足;第三,頻段覆蓋廣,20~64MHz全頻段量產,常規頻點原廠排產穩定,深圳市金洛鑫電子常備現貨庫存,樣品申請響應快,技術配套完善,適合工控,無線模組客戶快速打樣,快速量產導入.

當然DSX211G也有清晰定位邊界:它是基頻無源晶振,沒有內置振蕩電路,不適合不想做外圍匹配電路,需要直接輸出時鐘的場景,這類需求客戶應該選擇有源振蕩器DSO系列;如果客戶需要更高頻率穩定度,±5ppm以內,單純無源晶振無法滿足,需要升級KDSTCXO溫補晶振方案,金洛鑫電子同樣可以配套選型.

七,深圳市金洛鑫電子KDS晶振配套服務體系介紹

很多電子采購,硬件工程師在進口晶振采購中,經常遇到幾個痛點:渠道雜亂分不清真假,原廠規格書拿不到,樣品交期漫長,出現工程問題找不到技術對接人,批量供貨斷料,不同批次參數一致性不穩定.作為KDS正規授權代理商,深圳市金洛鑫電子圍繞DSX211G以及全系列KDS晶振,搭建完整配套服務,解決客戶從前期選型,樣品驗證,試產到長期量產供貨全流程需求.

第一,正品貨源保障.直接對接KDS原廠訂單,所有DSX211G物料原廠原包裝,附帶批次標簽,出廠檢測報告,杜絕散新,翻新,打磨改頻料,每一批物料可追溯原廠批次,規避供應鏈假貨帶來的項目批量質量事故.市場上流通很多低價KDS仿料,外觀印刷和原裝幾乎一致,但封裝工藝為塑封,沒有真空氣密,短時間測試看不出問題,長期在工業環境運行集中失效,給企業帶來巨大售后成本,正規授權渠道是規避該風險最直接方式.

第二,樣品與技術支持服務.工程師新項目開發階段,可以申請DSX211G不同頻點,不同負載,不同精度樣品,同步提供原版英文+中文規格書,推薦PCB封裝庫,焊盤圖紙;硬件調試階段,技術工程師協助分析不起振,頻偏,EMC干擾,回流焊不良等問題,同步對接KDS原廠FAE資源,疑難問題直達原廠技術團隊,縮短項目調試周期.

第三,庫存與交期管理.針對24MHz,26MHz,32MHz,38.4MHz,40MHz等客戶需求量最大的DSX211G頻點,金洛鑫電子設置常備安全庫存,小批量訂單可以當天發貨;對于低頻,高頻特殊頻點,提前對接KDS原廠排產,給客戶鎖定交期,配合客戶項目排產計劃,做VMI寄售庫存,避免客戶因?yàn)榫д窠黄跍髮?dǎo)致產線停工.

第四,配套一站式BOM配單.除KDSDSX211G之外,公司同時代理Epson,Citizen,Seiko等多個進口晶振品牌,覆蓋32.768K音叉晶振,TCXO,OCXO,差分振蕩器,陶瓷諧振器,客戶項目BOM里面所有時序類元器件,可以統一在金洛鑫電子采購,減少供應商對接數量,簡化采購流程.

第五,售后質量服務.物料入庫前執行來料抽檢,核對頻率,ESR,外觀,包裝;如果客戶端出現異常不良,第一時間協助收集失效樣品,測試數據,發起原廠失效分析,出具FA分析報告,定位根因,同步給出糾正預防方案,不簡單退換貨了事,從根源上幫助客戶規避同類問題重復發生.

八,工業晶振選型的底層邏輯:不要只看單價,以全生命周期可靠性評估物料

在工業自動化行業,元器件選型的核心原則和消費電子完全不同.消費產品生命周期短,通常1~3年,很多產品用完即棄,對長期老化,環境耐受要求低;而工業設備,戶外物聯網終端,設計壽命普遍5~10年,大量設備安裝在無人值守現場,維修上門成本極高,一旦晶振這個時序核心器件失效,整個設備直接癱瘓.

很多采購為了壓縮BOM成本,優先選擇低價塑封國產晶振,前期樣機測試一切正常,但是產品交付客戶,經過一年,兩年高低溫,潮濕循環之后,開始陸續出現通信掉線,采集死機,定時錯亂的售后故障.拆解分析之后,大多是晶振內部電極腐蝕,漏氣,ESR漂移導致失效.看似單個晶振省了幾分錢,一毛錢,后期一臺設備上門維修,更換,客戶投訴,品牌信譽損失,成本是元器件差價的幾百上千倍.

DSX211G的價值,就是用合理的物料成本,換取工業設備全生命周期時序穩定性.真空氣密工藝,KDS小體積晶振成熟的晶片制造工藝,嚴格出廠篩選,本質是把失效風險前置,在工廠端篩除隱患,而不是把風險轉移到終端現場.選型評估時,硬件團隊?wèi)?yīng)當建立一套完整評估維度:工作溫度范圍,密封結構,頻率溫漂,ESR一致性,冷熱循環壽命,振動沖擊,回流焊耐受性,品牌認證,渠道正品保障,長期供貨持續性,而不是單一比價.

當然,不是所有項目都必須選用DSX211G,金洛鑫電子技術團隊會客觀根據客戶使用場景,壽命要求,成本預算,給出最合適方案:室內穩定環境,短壽命設備,可以推薦性價比更高的消費級晶振;戶外,寬溫,長期無人值守工控,無線模組項目,優先推薦DSX211G這類KDS工業氣密晶振;超高精度計時,GNSS定位場景,升級TCXO溫補晶振方案,做到成本和可靠性平衡.

九,總結與采購指引

在工業硬件持續微型化,輕薄化的發展浪潮中,時鐘基準元器件的小型化升級是必然趨勢.KDS大真空DSX211G,以2016封裝,0.65mm超薄厚度,真空玻璃氣密密封,-40℃~+85℃(拓展至125℃)寬溫區間,20~64MHz基頻全頻段覆蓋,AEC-Q200可選,RoHS環保合規等綜合特性,精準匹配微型PLC,工業無線模組,邊緣采集節點,手持檢測儀,車載外設等設備的時序設計需求,兼顧PCB空間壓縮,量產SMT兼容性,長期環境可靠性三大核心訴求,是工業無源貼片晶振里綜合實力突出的一款型號.

時序元器件看著體積微小,卻是整個電子系統的脈搏,一顆穩定可靠的晶振,是工業設備穩定運行最基礎的保障.深圳市金洛鑫電子有限公司作為KDS大真空授權代理商,長期專注進口高可靠晶振供應鏈服務,DSX211G各頻點規格可提供樣品測試,批量現貨,原廠技術資料,失效分析配套服務,助力工控,物聯網,無線通信,車載硬件企業順利完成產品研發與量產落地.

如果您的項目正在選型2016超薄工業貼片晶振,需要DSX211G規格書,樣品,報價或者電路匹配技術咨詢,歡迎聯系:深圳市金洛鑫電子有限公司,咨詢熱線:0755-27837162.
